| 원래 장소: | 쯔보, 중국 |
|---|---|
| 브랜드 이름: | Laurel |
| 인증: | ISO9001 |
| 모델 번호: | 월계관 04 1 |
| 최소 주문 수량: | 20TON |
| 포장 세부 사항: | , 방수 덮개와 더불어 나무로 되는 깔판에 포장하고, 플라스틱/강철 붕대로 바짝 죄어 |
| 배달 시간: | 20~30 일 |
| 지불 조건: | 티 / 티; 패 / C 조 |
| 공급 능력: | 20,000 톤/년 |
| Product name: | Insulation Refractory | Shape:: | Brick |
|---|---|---|---|
| Feature:: | acid erosion resistance.,light weight | Usage: | Glass Furnace ,Blast Furnace , Coke Oven |
| Material:: | silica brick; | work Temperature: | 1650º C |
| 강조하다: | 높은 반토 벽돌,고열 내화 물질 |
||

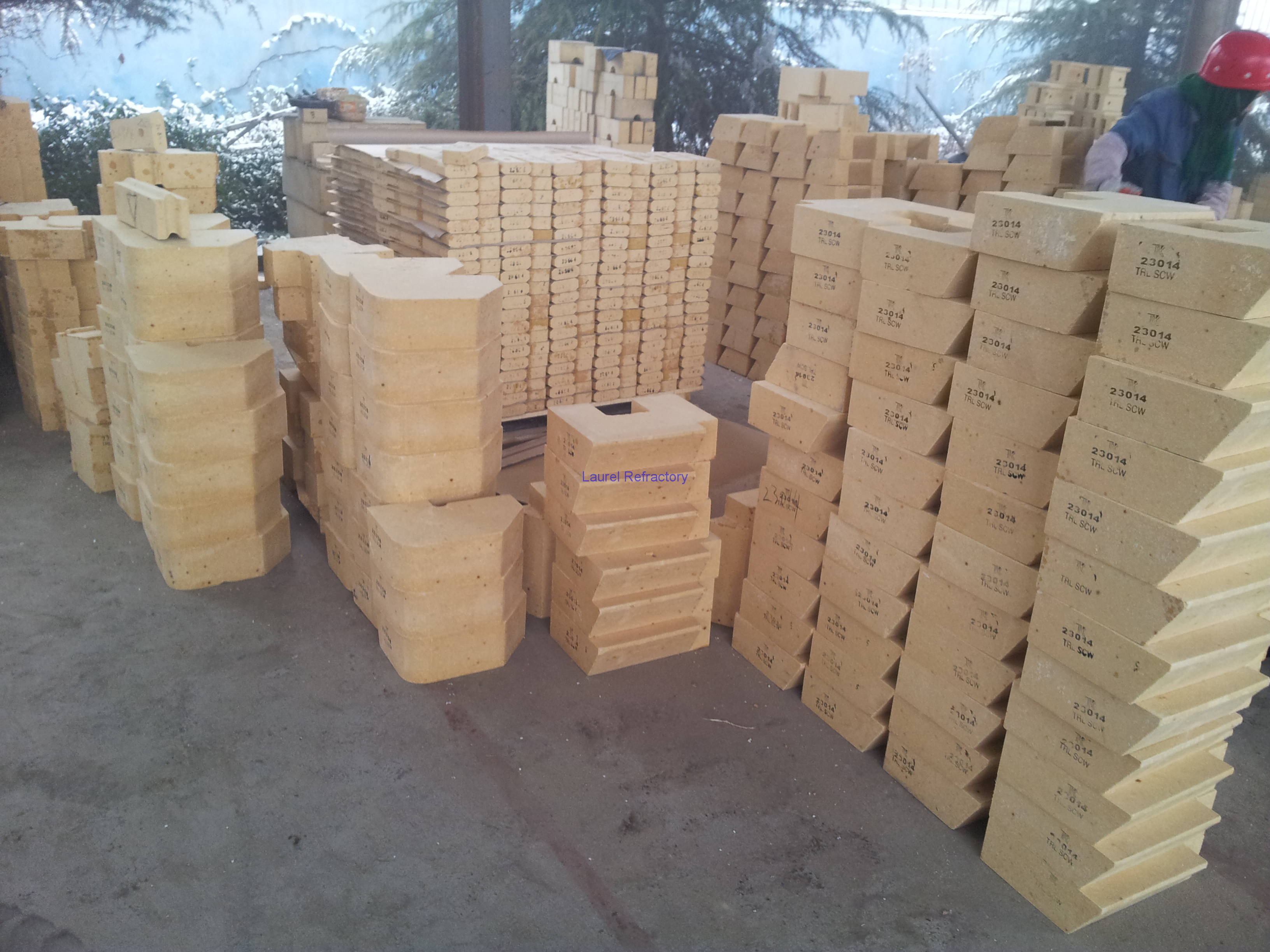

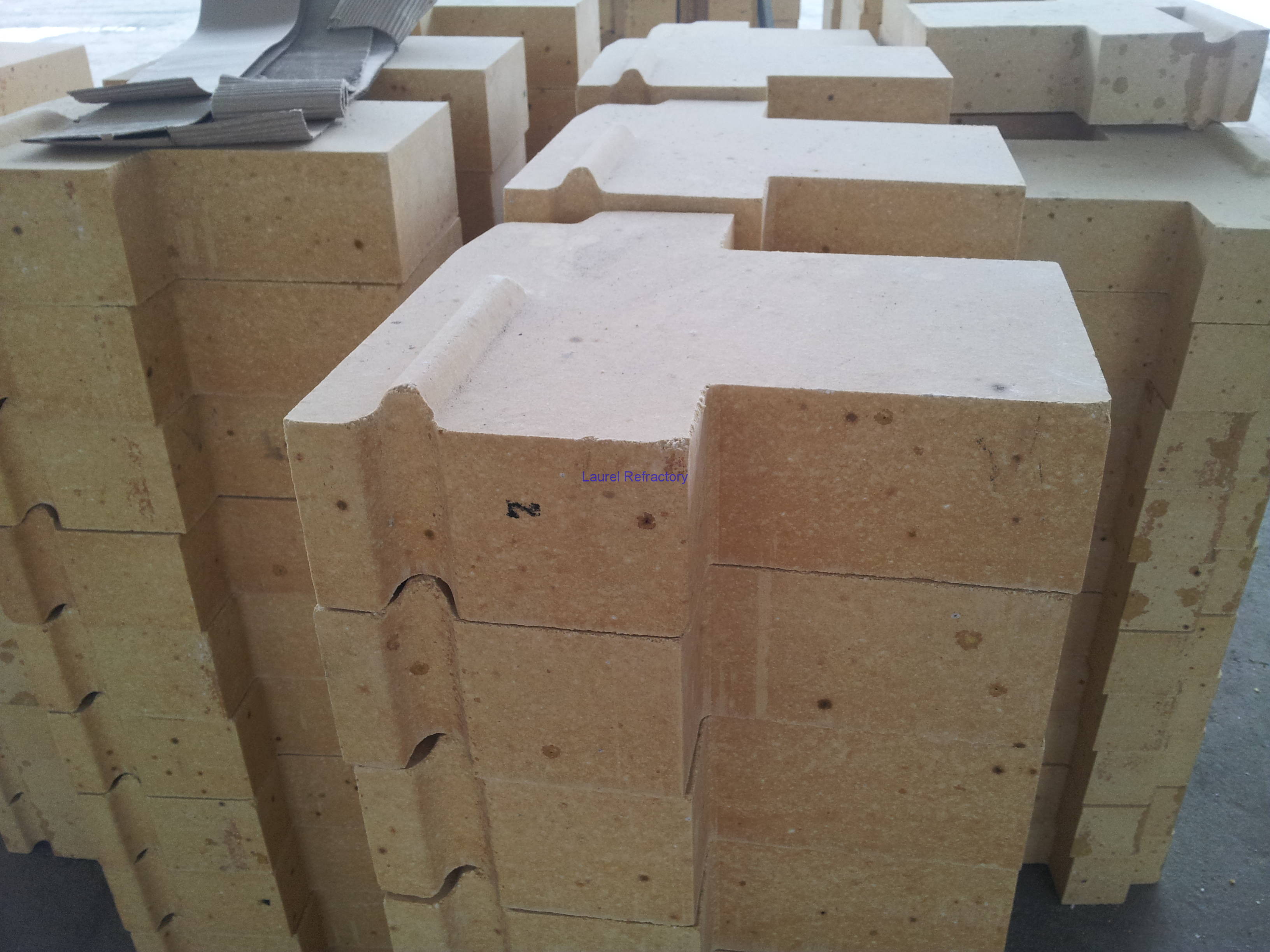

고온 내화 벽돌, 유리 용광로용 실리카 벽돌, 코크스 오븐
실리카 벽돌은 극도로 높은 온도에서 작동하는 산업에서 널리 사용되는 필수 내화 재료입니다. 고순도 석영으로 제조된 이 실리카 내화 벽돌은 뛰어난 열 안정성, 강한 산 슬래그 저항성, 지속적인 고열 환경에서 안정적인 성능을 제공합니다. 정밀한 생산 공정을 통해 모든 실리카 내화 벽돌은 일관된 품질과 긴 수명을 제공합니다. 내구성과 효율성을 위해 설계된 실리카 벽돌, 실리카 내화 벽돌 및 실리카 내화 벽돌은 까다로운 열 환경에서 안정적인 성능으로 인해 전 세계 산업에서 신뢰를 받고 있습니다.
주요 특징
높은 열 안정성 – 실리카 벽돌은 최대 1650°C의 사용 온도에서 강한 구조적 무결성을 유지합니다.
우수한 체적 안정성 – 낮은 열팽창은 장기간의 용광로 작동 중 내구성과 효율성을 보장합니다.
산 저항성 – 실리카 내화 벽돌은 산성 슬래그 및 증기에 대한 뛰어난 내식성을 제공합니다.
내구성 있는 성능 – 각 실리카 내화 벽돌은 우수한 강도를 위해 설계되어 열에 의한 박리 및 변형에 저항합니다.
정확한 치수 – 첨단 제조 기술은 산업용 용광로에서 쉽게 설치할 수 있도록 균일성을 보장합니다.
설명:
Laurel은 다양한 산업 용도로 다양한 실리카 벽돌을 생산할 수 있습니다.
SiO2 함량: 95% 이상.
Al2O3 함량: 1.0% 미만.
용도: 열풍로.
저희 공장은 다양한 종류의 내화 제품을 생산합니다. 제품은 고객의 요구 사항에 따라 제작될 수 있습니다.
특징:
응용 분야:
사양:
기술 데이터
|
유리 용광로용 실리카 벽돌 |
|||||||
|
항목: |
GF-96A |
GF-96B |
GF-95A |
GF-95B |
|||
|
SiO 2 |
≥96 |
≥96 |
≥95 |
≥95 |
|||
|
Fe 2 O 3 |
≤0.8 |
≤1.0 |
≤1.2 |
≤1.2 |
|||
|
겉보기 기공률 % |
≤22(24) |
||||||
|
냉간 압축 강도 MPa |
벽돌 20KG 미만 |
≥35(30) |
|||||
|
벽돌 ≥20KG |
≥30(25) |
||||||
|
하중 하에서의 내화성 ºC |
≥1680 |
≥1670 |
≥1660 |
≥1650 |
|||
|
진밀도 g/cm ³ |
≤2.34 |
≤2.34 |
≤2.35 |
≤2.35 |
|||
|
코크스 오븐용 실리카 벽돌 |
|||||||
|
항목: |
CO-94A |
CO-94B |
|||||
|
SiO2: % |
≥94 |
≥94 |
|||||
|
Al 2 O 3 : % |
≤ 1.5 |
≤ 1.5 |
|||||
|
Fe2O3: % |
≤ 1.5 |
≤ 1.5 |
|||||
|
하중 0.2Mpa 하에서의 내화성 |
≥ 1650ºC |
≥ 1650ºC |
|||||
|
겉보기 기공률: % |
≤ 22 |
≤ 24 |
|||||
|
벌크 밀도: g/cm ³ |
≤ 2.34 |
≤ 2.35 |
|||||
|
냉간 압축 강도: MPa |
≥30 |
≥25 |
|||||
|
영구 선형 변화 % (1450ºC ×2h) |
0~0.2 |
0~0.2 |
|||||
|
열팽창(1000ºC) |
≤1.28 |
≤1.30 |
|||||
|
열풍로용 실리카 벽돌 |
|||||||
|
항목 |
HBF-95 |
||||||
|
SiO2 |
≥ 95 |
||||||
|
Al2O3 |
≤ 1.0 |
||||||
|
Fe2O3 |
≤1.3 |
||||||
|
겉보기 기공률 % |
≤22(24) |
||||||
|
냉간 압축 강도 MPa |
≥45(35) |
||||||
|
잔류 석영 % |
≤1.0 |
||||||
|
하중 하에서의 내화성 ºC |
≥1650 |
||||||
|
크리프(0.2Mpa ×1550ºC×50h) % |
≤0.8 |
||||||
|
열팽창 계수(1000ºC) % |
≤1.25 |
||||||
|
겉보기 밀도 g/cm ³ |
≤2.32 |
||||||
경쟁 우위:
